測量光柵主要用于檢測，測量產品是否符合規定要求。與普通的對射式光電傳感器一樣，包含相互分離且相對放置的發射器和受光器兩部分。

  今天給大家分享一下用測量光柵判斷板件的單雙張應用案例。

光柵型號是MTMG6202L01-X  交叉對射精度1mm，PLC:三菱FX3U。測量板件尺寸第一個是：253*182*0.8

第二個個是：150*100*1mm

驗證方式：以板件厚度的1.5倍作為判斷標準

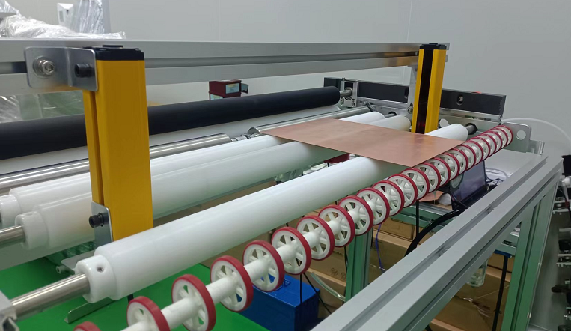

安裝距離：600mm

有效檢測高度：127mm

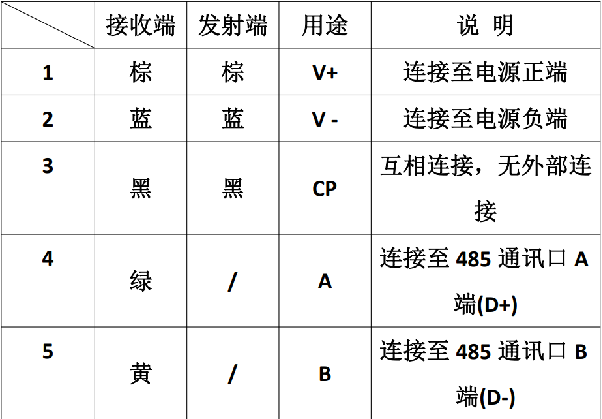

光柵接線：

測試過程：

1.與PLC通訊讀取高度數值

  光柵出廠通訊格式

1. 默認配置：


   A：地址15

   B:波特率19200bps

   C:數據字節格式--1位起始位，8位數據位，偶校驗，1位停止位




需要更改通訊格式可以通過調試助手發送命令進行更改

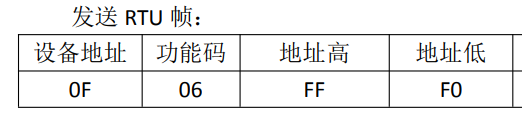

更改站號發送要改的數值到FFF0

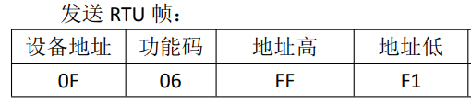

更改波特率發送要改的數值到FFF1                                數值=波特率/100  列：96=9600/100

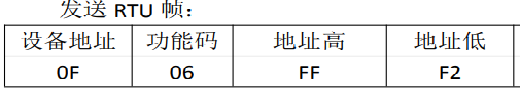

更改檢驗方式發送要改的數值到FFF2

數值：00-無校驗  01-奇校驗  02-偶校驗

2.PLC顯示高度與實際高度比較

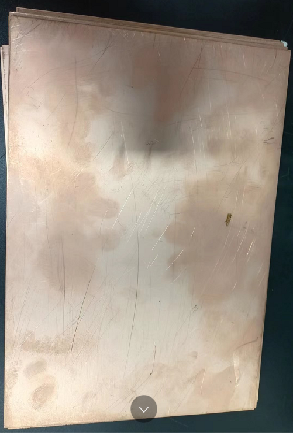

1.驗證方式1：253*182*0.8 mm     單張 0.8mm厚度

                            253*182*0.8 mm     雙張1.6mm厚度

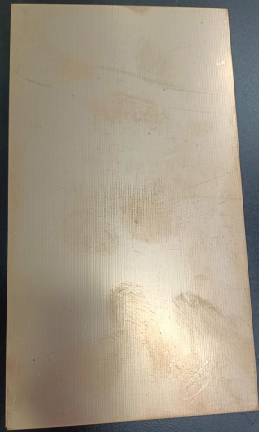

 2.驗證方式2：150*100*1 mm         單張1mm厚度

                            150*100*1 mm         雙張2mm厚度

判斷方式：依據一片板厚度的1.5倍數值作為判斷標準

                       小于1.5倍值判斷為單張

                       大于1.5倍值判斷為雙張

1.0.8mm板件 單雙張檢測數據

單張數據

雙張數據

2.  1mm板件 單雙張檢測數據

單張數據

雙張數據

數據分析

1.0.8mm板件單張檢測數據 15次有6次NG

        1mm板件單張檢測數據15次有5次NG

2.雙張檢測數據都能正常檢測

3.結論：測量光柵不能用作檢測單片檢知，會出現頻繁誤報警

1mm以上的物體能準確感知。
