物流行業通過測量光柵檢測物體尺寸

 測量光幕應用在各個領域的測量檢測越來越廣泛，主要應用于要求精度不高，批量生產或者計數等行業，像大家非常熟悉的物流行業。我們都知道，物流是按體積立方收費的，也就是長X寬X高得出體積，以前都是人工用卷尺來測量，費時又費力，工作量巨大，現在很多物流公司都會考慮一個人工成本的問題，那這個測量光幕是怎么來實現的呢？

  摩特測量光幕是采用三套對射型的光幕，來實現對長寬高的測量，然后通過軟件將數據輸送給系統，然后顯示出來。意普的自動體積測量設備是一套新概念設計的在線尺寸體積測量稱重系統。

這套系統精度高，集成性好。適合高速傳輸物流線的高精度尺寸測量和體積測量以及稱重測量。這套系統廣泛應用于物流，工業，產品包裝檢測等稱重，尺寸測量等場合。

系統可在控制終端接入稱重或激光測量裝置，通過意普自主研發的檢測測量分析軟件，能夠快速對物體的體積和重量進行檢測和篩選，對超出允許范圍的超標產品通過示警工具進行報警，再通過人工或者自動移開超標產品。

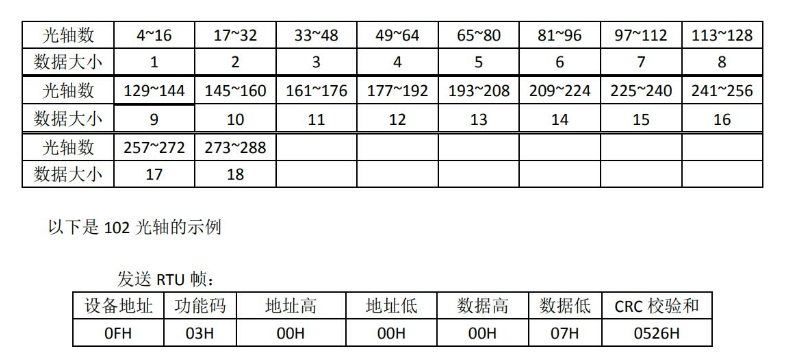

 使用03H功能碼，獲得光柵設備每根光軸的通光、遮光狀態，必須從地址1開始一次性全部讀取，需讀取的數據大小的計算方法——光軸數÷8，得數如不是整數則加1后向下取整，所得數÷2后，如不是整數則向上取整

說明：A、光軸數據從左到右為從低字節到高字節順序排列，光軸數據每bit對應一條光軸，按字節按位從低到高依次排列，每條光軸對應的存儲位置為：所處的字節＝光軸數÷8，得數向下取整。所處的位＝光軸數－所處的字節×8－1。比如第28條光軸，所處的字節＝28÷8＝3.5，向下取整得3，所處的位＝28－3×8－1＝3，也就是第28條光軸的狀態信息位于光軸數據的第3字節第3位。（注意，數據是從0起算的）B、光軸位數據，遮光狀態為“1”，通光狀態為“0，無效的光軸位數據（無光軸對應的）恒為“0”。
