接近開關與光電開關

　　接近開關又稱無觸點行程開關，它除可以完成行程控制和限位保護外，仍是一種非接觸型的檢測裝置，用作檢測零件尺寸和測速等，也可用于變頻計數器、變頻脈沖發生器、液面控制和加工程序的自動銜接等。特點有工作可靠、壽命長、功耗低、復定位精度高、操縱頻率高以及適應惡劣的工作環境等。

　　機能特點

　　在各類開關中，有一種對接近它物件有“感知”能力的元件——位移傳感器。利用位移傳感器對接近物體的敏感特性達到控制開關通或斷的目的，這就是接近開關。

　　接近開關當有物體移向接近開關，并接近到一定間隔時，位移傳感器才有“感知”，開關才會動作。通常把這個間隔叫“檢出間隔”。不同的接近開關檢出間隔也不同。

　　有時被檢測驗物體是按一定的時間距離，一個接一個地移向接近開關，又一個一個地離開，這樣不斷地重復。不同的接近開關，對檢測對象的響應能力是不同的。這種響應特性被稱為“響應頻率”。

　　種類

　　由于位移傳感器可以根據不同的原理和不同的方法做成，而不同的位移傳感器對物體的“感知”方法也不同，所以常見的接近開關有以下幾種：

　　1、渦流式接近開關

　　2、電容式接近開關

　　3、霍爾接近開關

　　4、光電式接近開關

　　5、熱釋電式接近開關

　　6、其它型式的接近開關

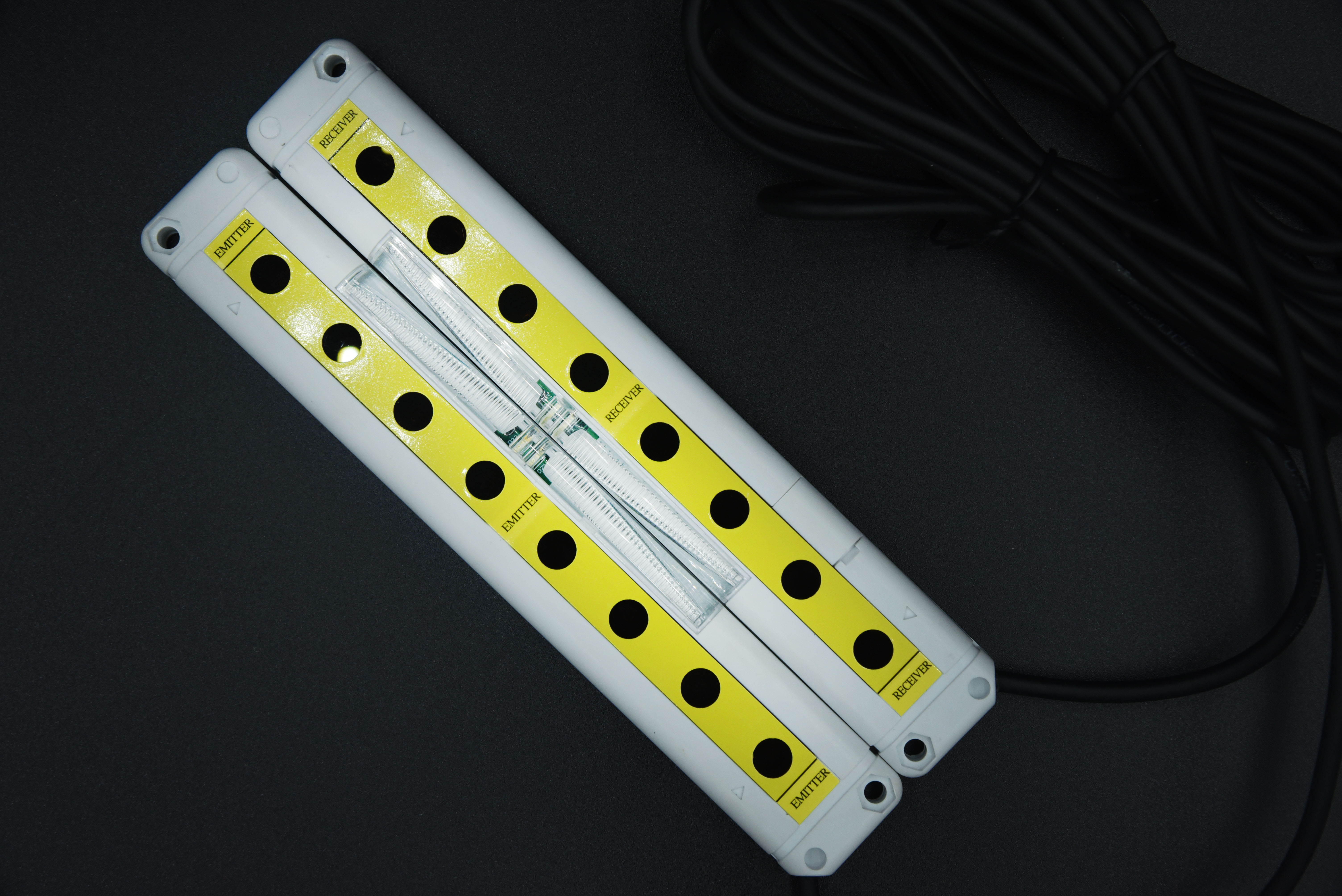

　　光電開關特點：

　　1、檢測距離長：與電感式接近開關相比，可以獲得很長的檢測距離，例如：對射型開關檢測距離可達數十米，反射已從幾厘米到幾米，由于是非接觸檢測，所以不損傷被測物，也不受其影響。

　　2、檢測對象廣泛：因為是根據檢測對象的反射和透光檢測，所以不管是金屬、即使是玻璃、橡膠、木材、液體、氣體等幾乎都可以檢測。

　　3、響應速度快：檢測介質本身是高速的，因為幾乎不包含機械動作，因而可以獲得非常高的檢測速度。

　　4、分辨能力高：因為光是直線傳播，且波長短，因而分辨率高，適用于微小物體和高精度位置檢測。

　　5、容易取得規則的檢測區：采用了透鏡等光學系統，可以比較容易的聚光、擴散和折射，對應不同的檢測對象和不同的使用環境，可以適當?shù)倪x取具有某種檢測區域的產品。

　　6、不受磁場和振動的影響：檢測開關一般較多地安裝在具有較強磁場和振動的場所，從本質上說，光電開關受其影響很少，因而能夠可靠的動作。

　　7、利用光的特性檢測：可以做色標、形狀特征的選擇檢測。

　　8、壽命長：由于是非接觸檢測，所以壽命長，特別是用發光二極管做為光源，控制輸出采用無接點方式，壽命就更長。但，光電開關也有下述一些缺點：

　　9、透鏡容易受到粉塵和油污的污染，透鏡一旦弄臟，不僅使光束散亂，又擋住了一部分光，因而在惡劣環境下，必須采取切實可行的保護措施。

　　10、周圍光線強弱對開關的影響，對于通常的照明光，目前光電開關幾乎不受影響，但是如果背景光太強以致超過數萬勒克斯，就會引起開關誤動作而造成損失。

　　11、成本比其它檢測開關要高一些。

接近開關與繼電器的接法

接近開關與繼電器的接法：在連接之前，確定接近開關所需電壓，如果是3線制確定其是PNP型還是NPN型。接近開關分2線制、3線制、4線制?！?線制的接近開關在與繼電器相連接時，是串聯形式。即繼電器接接近開關給它供電，接近開關另一端接繼電器，接繼電器的線圈，繼電器的線圈無正負極之分。線圈另一端接電源負極?！?線制的接近開關的線色一般為棕、藍、黑。棕色為正極，藍色為負極，黑色為輸出端。NPN型的接近開關是低電平有效，黑色輸出端接負載，負載另一端接電源正極;PNP型的接近開關是高電平有效，黑色輸出端接負載，負載另一端接電源負極?？偟膩碇v是，棕色線都接電源正極，黑色線都接負載，不同的是負載另一端的接法，NPN型接正極，PNP型接負極?？梢赃@樣去記憶，字母N在字母P前面所以字母N比字母P要高。所以NPN接正極，PNP接負極。接近開關的負載可以是信號燈、繼電器線圈、PLC的數字量輸入模塊。PLC數字量輸入模塊一般分兩類：1.公共輸入端為電源0V，電流從輸入模塊流出。此時應選用NPN型接近開關。2.公共輸入端為電源正極，電流流入模塊。此時應選用PNP型接近開關。3.線制的接近開關雖然多出一根線但是沒有剩余電流的干擾，工作更可靠。
