常用傳感器接線圖大全
時間：2021-10-21
來源：

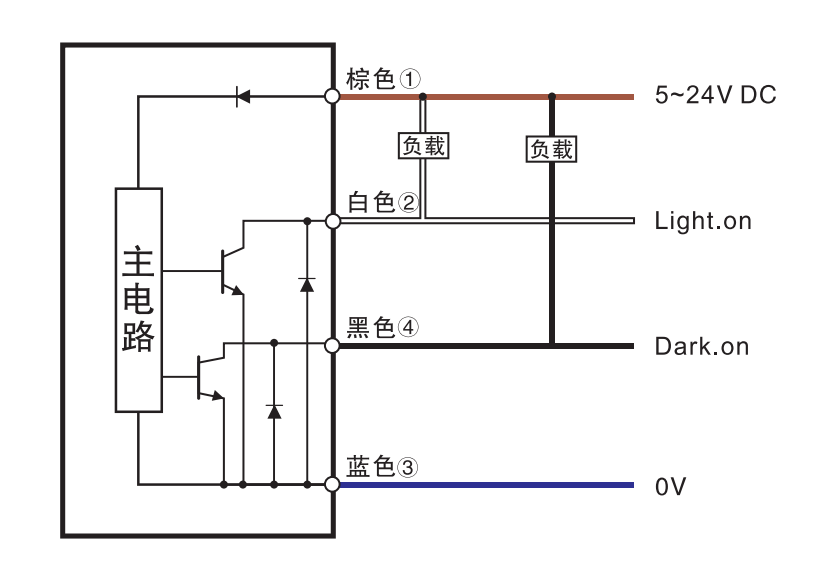

槽型光電開關接線圖（雙路輸出）
1、通用型接線圖：棕正 藍負 黑常開 白常閉
2、松下-SX型接線圖：棕正 藍負 黑常閉 白常開
方形/圓柱形光電開關接線圖（信號切換）

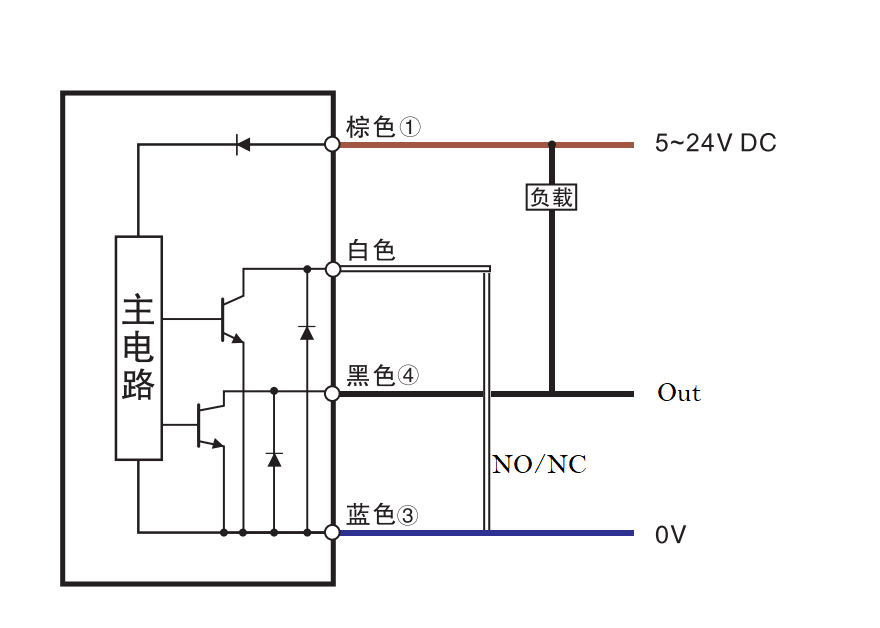

1、漫反射四線接線圖：棕正 藍負 黑信號輸出 白線不接黑線輸出常開，白線與藍線短接則黑線輸出常閉
2、對射四線接線圖：棕正 藍負 黑信號輸出 白線不接黑線輸出常閉，白線與藍線短接則黑線輸出常開
3、三線接線圖：棕正 藍負 黑信號輸出
接近開關接線圖

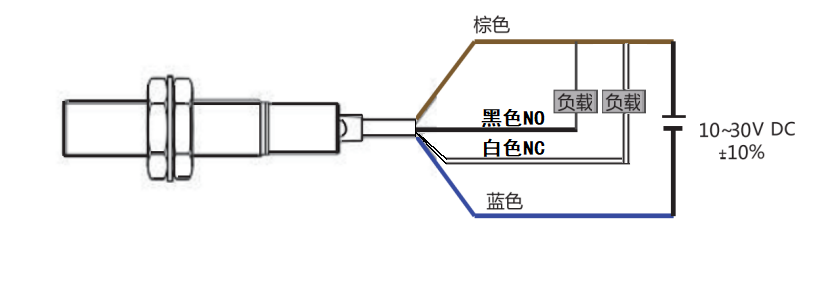

1、四線接近開關接線圖：棕正 藍負 黑常開 白常閉

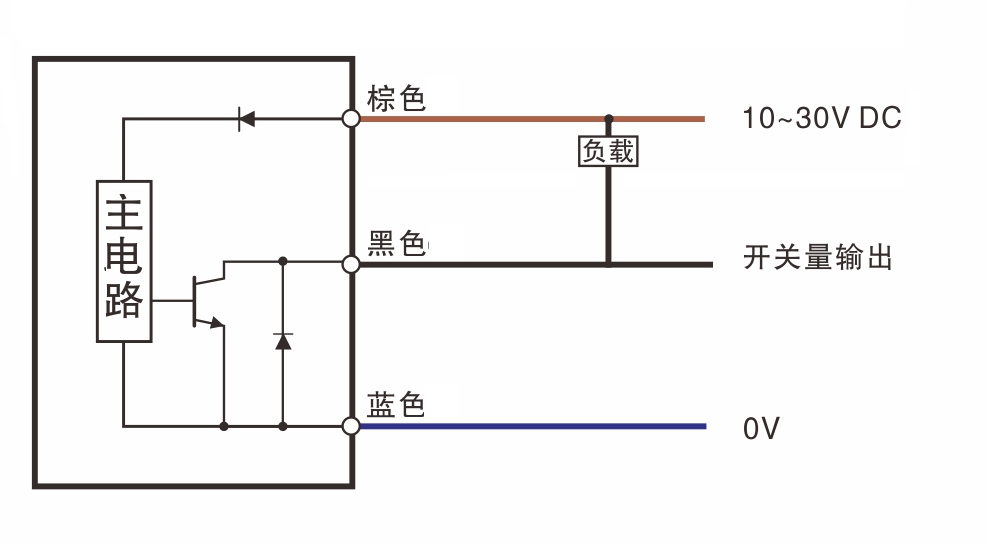

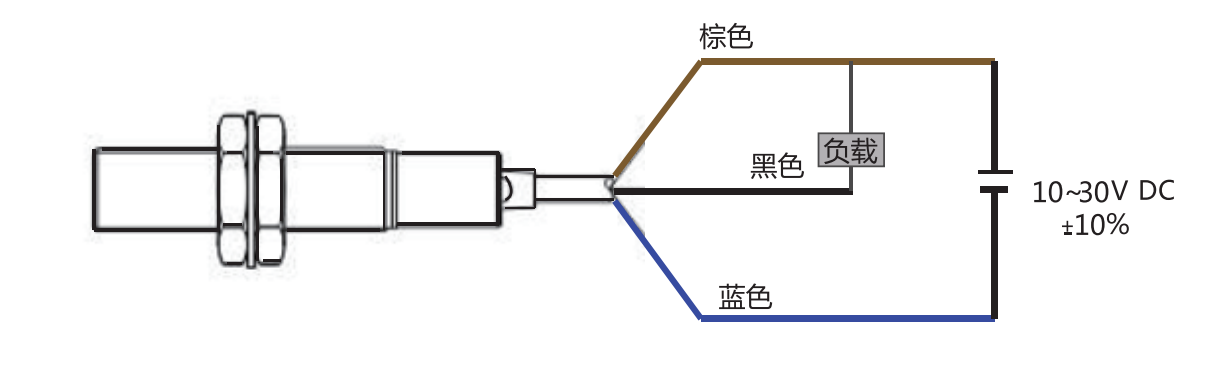

2、三線接近開關接線圖：棕正 藍負 黑信號輸出

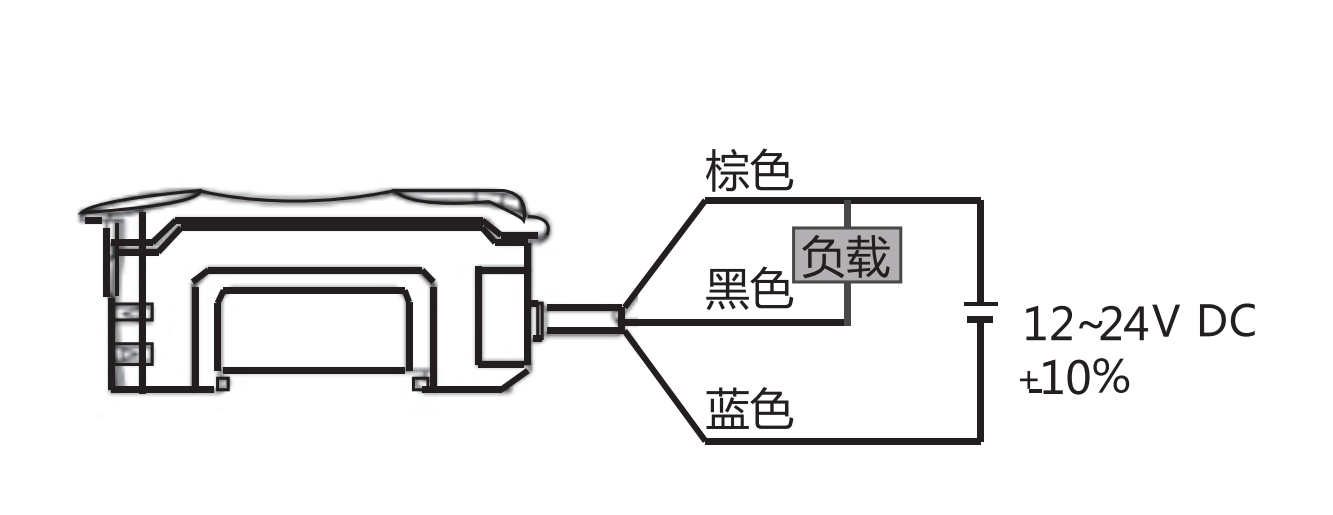

光纖放大器接線圖
光纖放大器三線接線圖：棕正 藍負 黑信號輸出，短按MODE鍵、再按上下鍵切換常開常閉
安全光柵接線圖

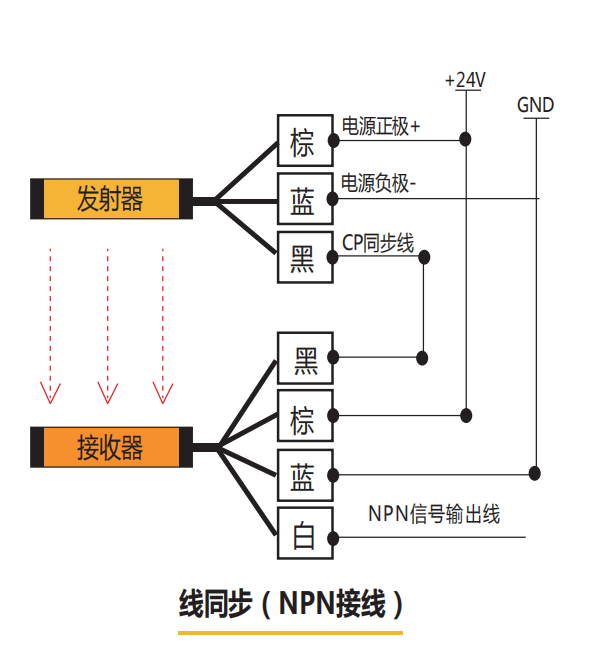

1、通用型、超薄型光柵線同步接線圖：

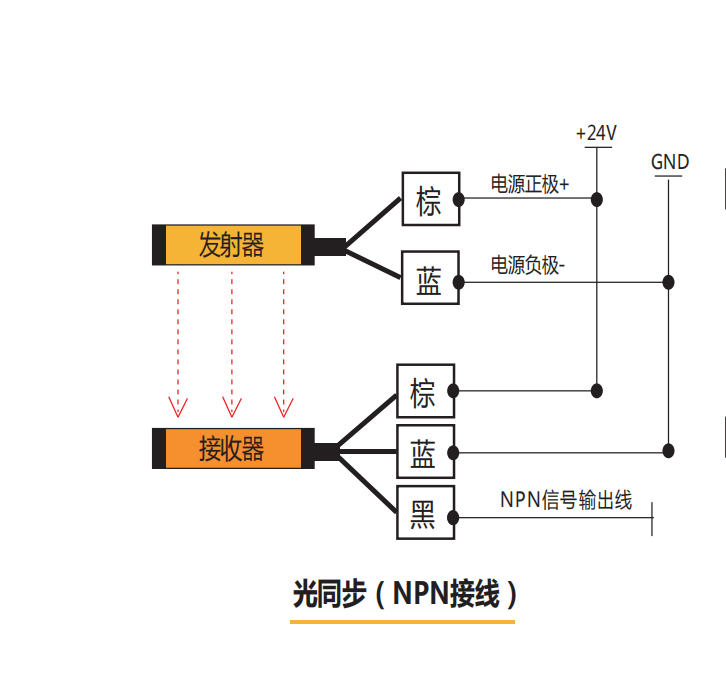

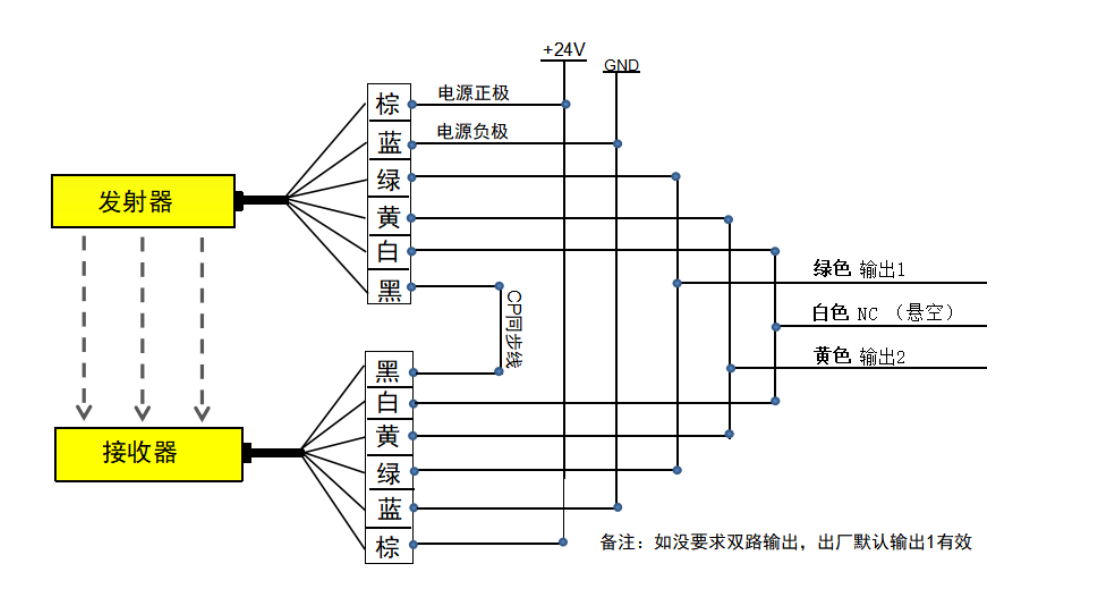

2、通用型、加強型光柵光同步接線圖：
3、四級安全光柵接線圖：

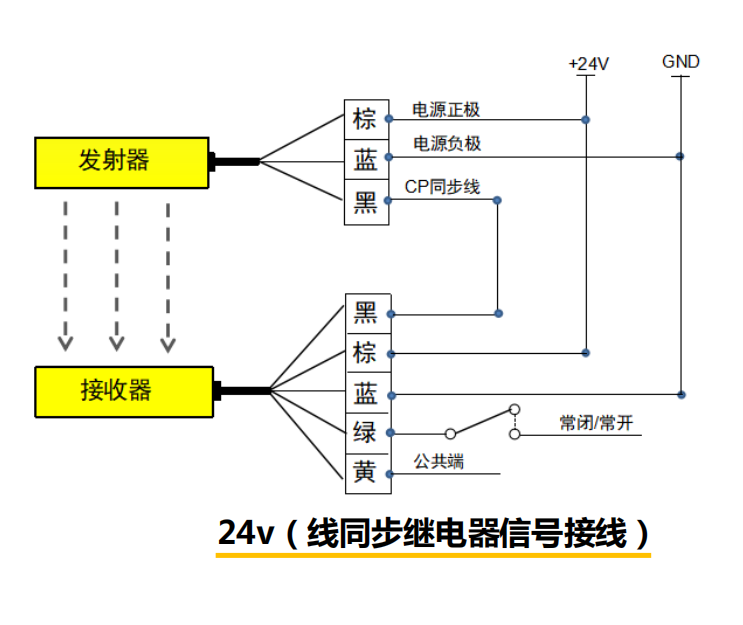

4、繼電器輸出型光柵接線圖：
